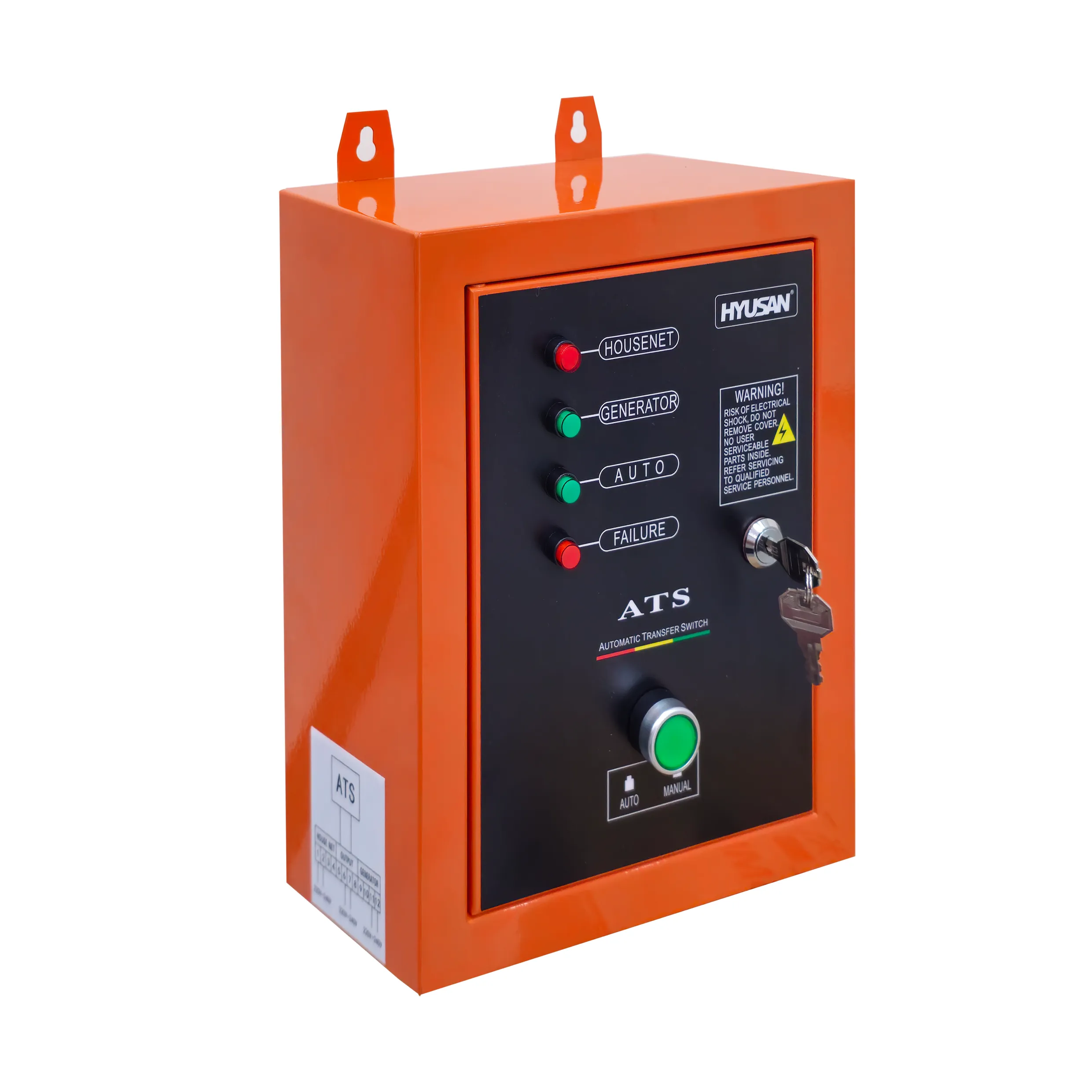

تابلو برق چنج آور ATS هیوسان مدل HS-9000 و نوع کاربرد آن

در واقع  تابلو برق ATS یا تابلو چنج اور اتوماتیک، هوشمند است که به عنوان واسط میان منبع برق اصلی (برق شهر) و منبع پشتیبان (دیزل ژنراتور یا UPS) قرار می‌گیرد. وظیفه اصلی این تابلو، پایش مداوم ولتاژ و فرکانس برق شهر است. به محض بروز هرگونه اختلال، افت ولتاژ، قطعی فاز یا خاموشی کامل در شبکه سراسری، تابلو ATS به طور خودکار فرمان استارت را به دیزل ژنراتور ارسال کرده و پس از پایدار شدن ولتاژ ژنراتور، بار مصرفی ساختمان یا کارگاه را به منبع برق اضطراری منتقل می‌کند. این فرآیند هنگام وصل شدن مجدد برق شهر نیز به صورت معکوس و کاملاً ایمن تکرار می‌شود.

مزایای کلیدی استفاده از تابلو کنترل خودکار (ATS)

•  حذف زمان تاخیر ناشی از استارت دستی ژنراتور و جلوگیری از توقف خطوط تولید یا خاموشی سرورها.
•  این تابلوها مجهز به رله‌های حفاظتی (مانند کنترل فاز و کنترل ولتاژ) هستند که از ورود برق ناپایدار و نوسانات شدید به تجهیزات حساس جلوگیری می‌کنند.
• سوئیچ همزمان برق شهر و ژنراتور به صورت دستی می‌تواند منجر به بروز اتصال کوتاه شدید و انفجار شود. تابلو ATS با بهره‌گیری از سیستم‌های اینترلاک مکانیکی و الکتریکی، احتمال تداخل دو منبع برق را به صفر می‌رساند.
•  به محض وصل شدن پایدار برق شهر، تابلو فرمان خاموشی ژنراتور را صادر می‌کند تا از کارکرد بیهوده دستگاه جلوگیری شود.

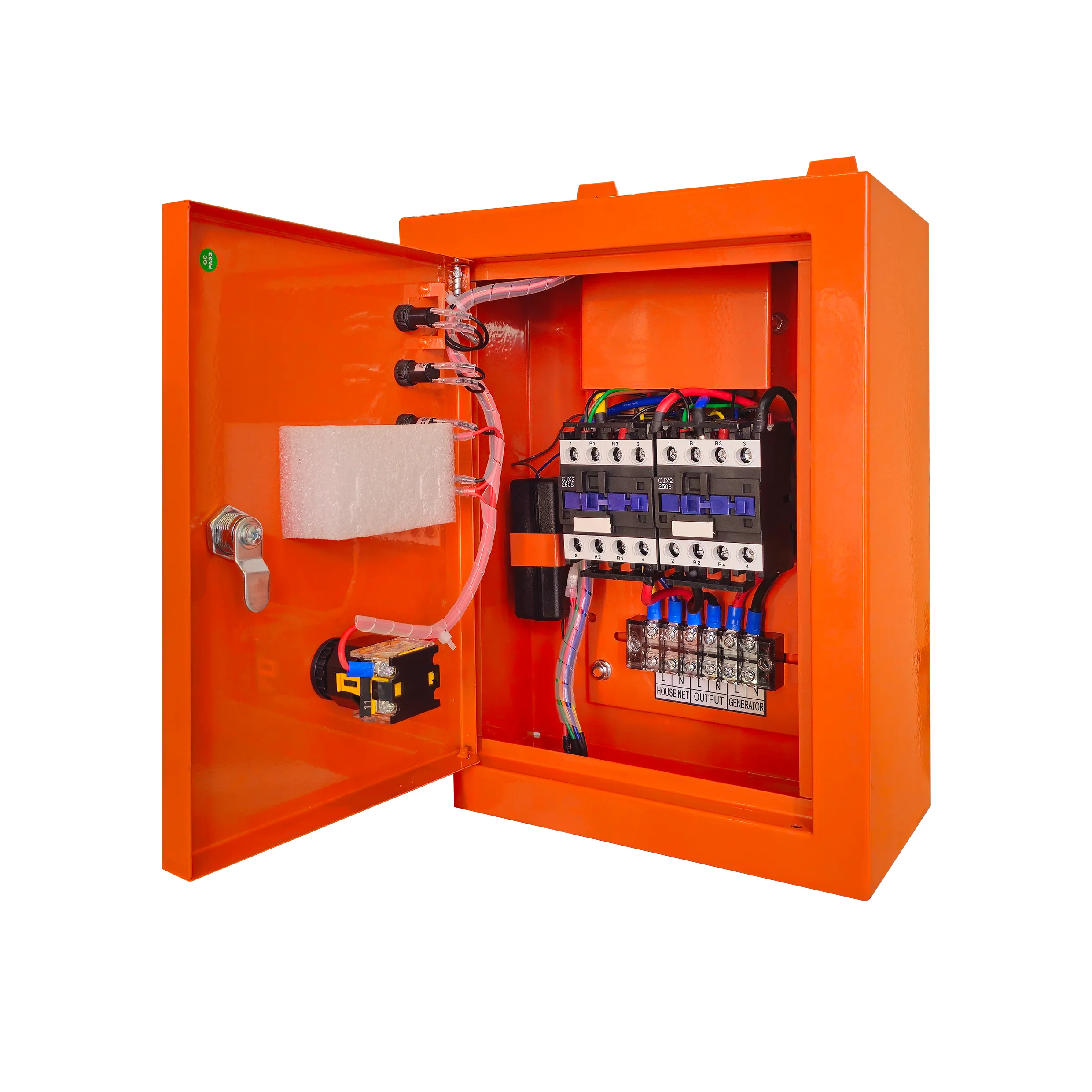

تجهیزات و قطعات اصلی به کار رفته در تابلو برق ATS

۱. کلیدهای قدرت (کنتاکتورها یا کلیدهای دژانکتور موتوردار)

۲. برد کنترل (کنترلر دیزل ژنراتور)

۳. سیستم‌های حفاظتی و اینترلاک

جدول  کاربری تابلو برق ATS

سوالات شما

زمان سوئیچ برق در تابلو ATS چقدر است؟ (معمولاً بین ۲ تا ۱۰ ثانیه بسته به تنظیمات و نوع موتور ژنراتور).
